Kaip savo rankomis taisyti liuminescencines lempas
Liuminescencinės lempos dabar naudojamos įvairiose srityse. LED lempų plitimas nesugebėjo jų pašalinti iš rinkos. Jie turi daug pranašumų prieš kitus apšvietimo įrenginius. Tačiau kartais problemų kyla dėl įvairių veiksnių. Geriau iš anksto išstudijuoti įvairių šviestuvų problemas ir taisymo būdus.

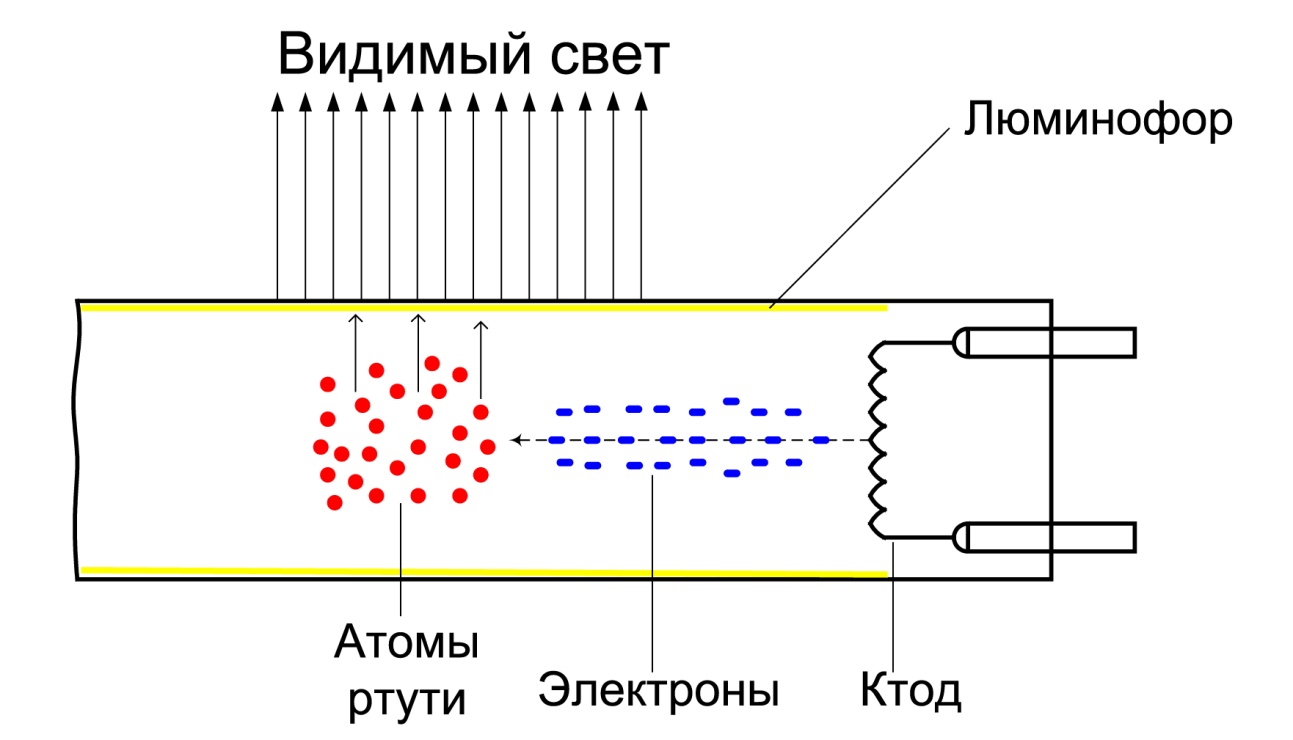

Liuminescencinės lempos veikimo principas
Liuminescencinės lempos veikimo principas paprastas. Vamzdžio viduje esantiems kontaktams taikoma įtampa, o vamzdyje esančiose inertinėse dujose ir gyvsidabrio garuose vyksta elektronų emisija. Spinduliuotė atsiranda ultravioletinių spindulių diapazone. Žmogaus akis nemato tokio švytėjimo.
Norint gauti matomą šviesą, vamzdžio vidus yra padengtas fosforu. Švytėjimo atspalvis ir temperatūra priklauso nuo jo sudėties.
Funkcijos valdomos elektroniniu bloku, kuriame yra balastas.
Gedimų sąrašas
Pagrindinis bet kurios liuminescencinės lempos valdymo elementas yra balastas. Jis gali būti elektromagnetinis arba elektroninis. Pirmuoju atveju įrenginyje yra droselis ir starteris, antrajame valdymą atlieka kiti komponentai.
Daugeliu atvejų lempos gedimas yra susijęs su elektroninės grandinės gedimu, elementų senėjimu arba perdegimu. Bet koks remontas prasideda nuo priežasties nustatymo.
Teminis vaizdo įrašas: fluorescencinės lempos tikrinimo parinktys.
Droselio lempa
Norėdami išbandyti lempą su droseliu, prie grandinės galite prijungti kontrolinę lemputę. Jeigu:
- prietaisas neužsidega - balasto lūžis, sugedęs droselis;
- dega ryškiai - trumpasis jungimas balaste;
- lemputė mirksi arba šviečia nepakankamai ryškiai - veikia droselis.
Pačiame induktoriuje gali būti atvira grandinė, skirtingų apvijų trumpasis jungimas, vienos apvijos posūkių trumpasis jungimas arba magnetinės grandinės gedimas. Atskirai paskirstykite gedimą ant kūno.

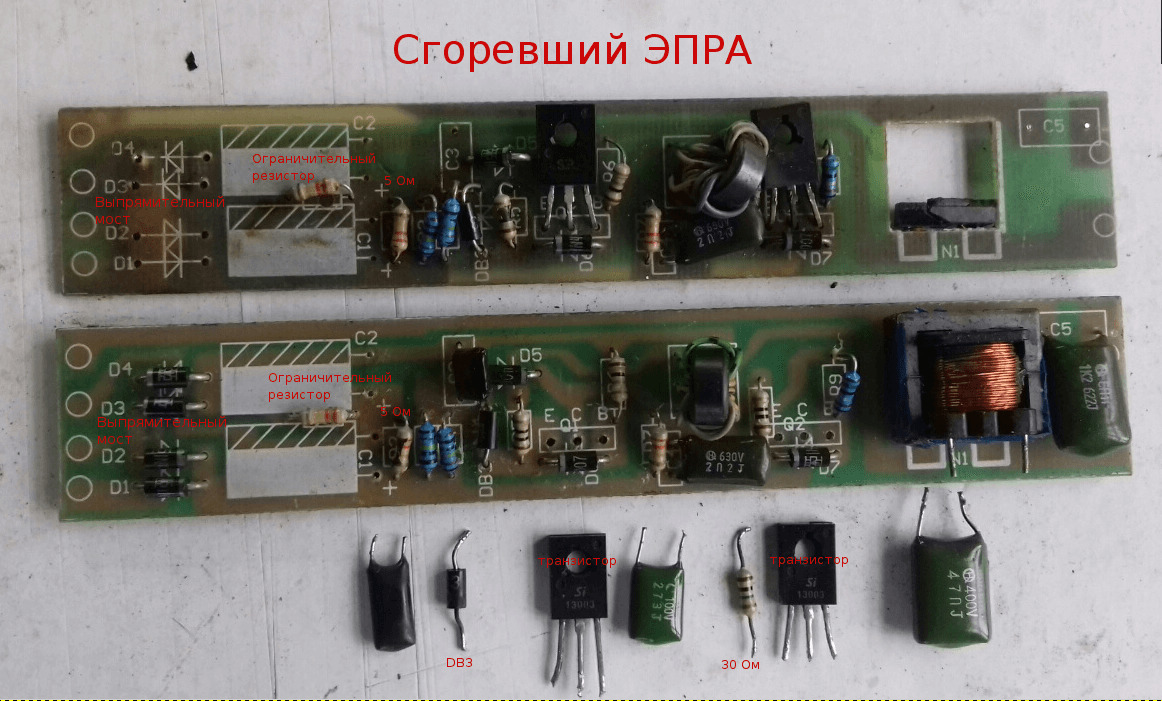

Šviestuvas su elektroniniu balastu
Tokioje lempoje tikrinama pati lempa, laidų vientisumas ir kasečių laikiklių tinkamumas naudoti. Jei kiekvienas elementas yra tinkamas naudoti, būtina pakeisti patį balastą.
Dažnai būtent jis sugenda, kai perdega tranzistorius, o tai galima pamatyti plika akimi. Jei nėra regėjimo problemų, surinkite kontaktus multimetru.
Grandinėje mažos varžos saugiklis taip pat laikomas silpna vieta. Kartais gedimo priežastis yra diodo tiltelio pažeidimas arba perdegimas. Šiuo atveju lemputė neįsijungia.
Žiūrėti rekomenduojama: Liuminescencinės lempos su elektroniniu balastu remontas
Mirksi lemputė
Tradicinės kaitrinės lemputės perdega akimirksniu ir netikėtai. Liuminescencinės lempos dėvisi skirtingai.Pirma, įjungtas prietaisas pradeda mirksėti, o tai rodo dujų cheminės sudėties pasikeitimą kolboje. Mirksėjimas sukelia elektrodų perdegimą.
Dažnai yra patamsėjusių vietų su suodžiais. Tai beveik neįmanoma ištaisyti. Tačiau kai kurios paprastos manipuliacijos gali prailginti lempos tarnavimo laiką.
Mirksėjimo priežastis yra EM arba elektroninio balasto gedimas. Norėdami išbandyti, prijunkite naują šviestuvą.
Kai kuriais atvejais mirksi dėl įtampos kritimo tinkle. Tinkamuose įrenginiuose šio reiškinio neturėtų būti, nes balastas stabilizuoja įtampą.

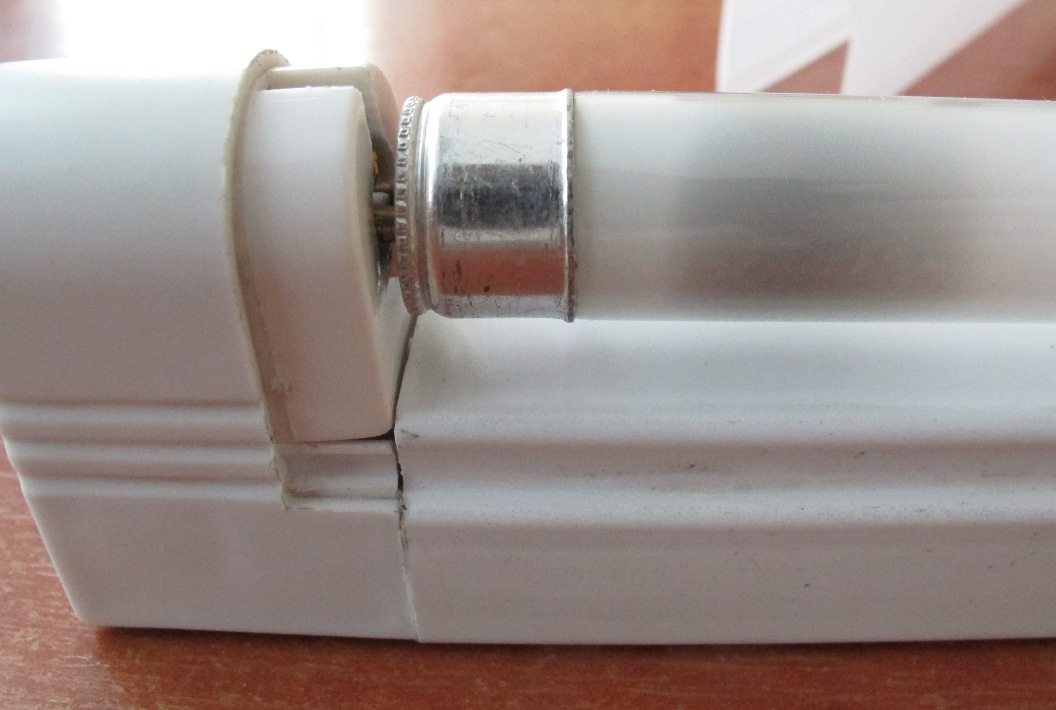

Liuminescencinės lempos išmontavimas
Norėdami taisyti, turite išardyti elektros prietaisą. Liuminescencinę lempą būtina išardyti toje vietoje, kur yra užrašas su įrenginio pavadinimu ir jo techninėmis charakteristikomis. Būtina atsukti korpusą įprastu plokščiu atsuktuvu.
Jei kolbos galuose pastebimas tamsėjimas, geriau jį išmesti. Paprastai kolbos sugenda maždaug per 2 metus.
Tada kolbos kontaktai vadinami omometru. Atsparumas turėtų būti kelių omų ir mažėti didėjant galiai.
Jei elementai tvarkingi, reikia apžiūrėti elektroninę balasto plokštę. Daugeliu atvejų bet kurio elemento perdegimas gali būti matomas iš karto. Tai ypač pasakytina apie sudegusius rezistorius.
Liuminescencinių lempų taisymo procesas
Remontas susideda iš kelių etapų:
- Tikrinama tinklo įtampa ir kontaktų kokybė.
- Lemputės pakeitimas kolba, kurią galima naudoti iš anksto.
- Jei mirksėjimas tęsiasi, verta pakeisti starterį ir patikrinti droselį arba visiškai pakeisti balastą.
Remontui jums reikės lituoklio, multimetro ir atsuktuvų.Pageidautina turėti supratimą apie elektroninių grandinių veikimą ir saugos priemones.

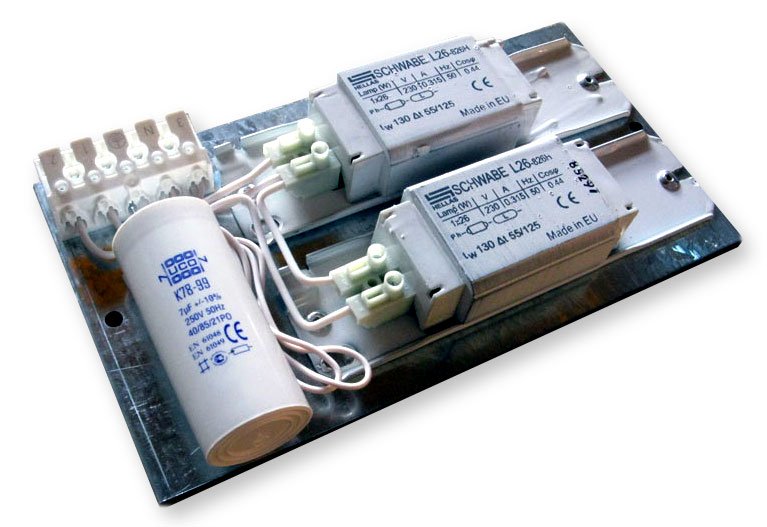

elektromagnetinis balastas
Prietaiso su balastu taisymas suteikia:
- Kondensatorių tikrinimas. Kondensatoriai sumažina elektromagnetinius trukdžius ir kompensuoja reaktyviosios galios trūkumus. Jie dažnai praleidžia srovę. Geriausia pirmiausia patikrinti, ar nėra tokio gedimo, kad būtų išvengta nereikalingų brangių kondensatorių išlaidų.
- Iškviečiamas balastas dėl gedimo. Patartina naudoti multimetrą su galimybe matuoti induktyvumą. Jei aptinkamas gedimas, pakeiskite balastą arba įdiekite elektroninį analogą. Tiks ir naujas komponentas iš parduotuvės, ir tinkamas naudoti iš kitos lempos.

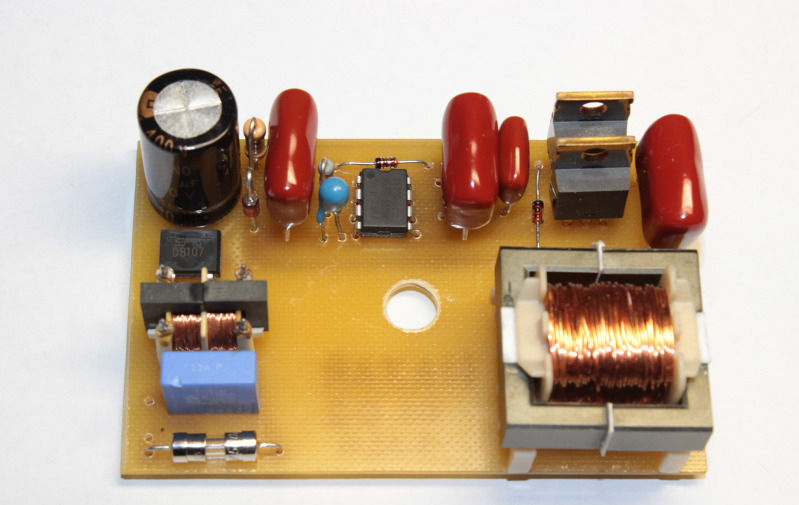

Elektroninis balastas
elektroninis balastas schemose gali skirtis, tačiau veikimo principas išlieka tas pats. Naudojami siūlai su tam tikromis induktyvumo vertėmis, kurie maitina virpesių grandinę. Yra kondensatoriai, ritės ir inverteris su tranzistoriniais jungikliais.
Diagnostikai naudojamas osciloskopas arba dažnio generatorius. Remontas prasideda apžiūrint plokštę ir ieškant perdegusio komponento. Pirmiausia patikrinamas saugiklis, dažnai sukeliantis gedimą.
Bet kokie balasto komponentai gali sugesti. Todėl verta nuosekliai patikrinkite multimetru kondensatoriai, rezistoriai, tranzistoriai, diodai, droseliai ir transformatoriai.
Tikrinant gali tekti išlituoti komponentus, nes be litavimo patikimus rodiklius galima gauti tik patikrinus, ar nėra gedimo.
Sugedę elementai pakeičiami naujais. Litavimas atliekamas atsargiai, nes komponentai yra jautrūs perkaitimui.
Naminis elektroninis balastas
Patyrę elektrikai ir radijo mėgėjai standartinius elektroninius balastus keičia į „pasidaryk pats“ elektroninius balastus. Šiuo atveju remontas praktiškai nesiskiria nuo įsigyto elektroninio balasto remonto.
Kaip prailginti fluorescencinės lempos tarnavimo laiką
Daugelis radijo mėgėjų išmoko pratęsti perdegusių liuminescencinių lempų tarnavimo laiką, padidindami elektrodams taikomą įtampą.
Tai padeda gauti įjungus įtampos smailę, viršijančią 1000 V. Šios vertės pakanka gyvsidabrio garų šaltosios jonizacijos procesui pradėti ir reikiamam išlydžiui dujinėje aplinkoje sukurti. Rezultatas – stabilus švytėjimas net ir sudegus ritė.
Galite apriboti srovę rezistoriumi arba kaitinama lempa. Šis metodas leidžia išvengti greito perdegimo. fluorescencinė lempa eksploatacijos metu. Rezistoriaus apvija gali būti atliekama nepriklausomai nichromine viela.
